NANMAC 毫秒级、微秒级快速响应热电偶
美国NANMAC公司简介
Nanmac由温度测量专家Jacob Nanigian和John Macatician于1956年成立，最初的研发项目由美国政府投资，旨在开发高性能温度传感器。目前面向航天、热处理、汽车、军工、医疗、冶金、石化等行业提供标准和定制化产品。Nanmac拥有多项专利，产品符合ISO 9001:2015/AS 9100D标准，其校准实验室可溯源至NIST，并获得ISO/IEC 17025:2017认证。
ISO 9001:2015/AS 9100D Certification
ISO/IEC 17025:2017 Accreditation
Nanmac High Performance Thermocouples

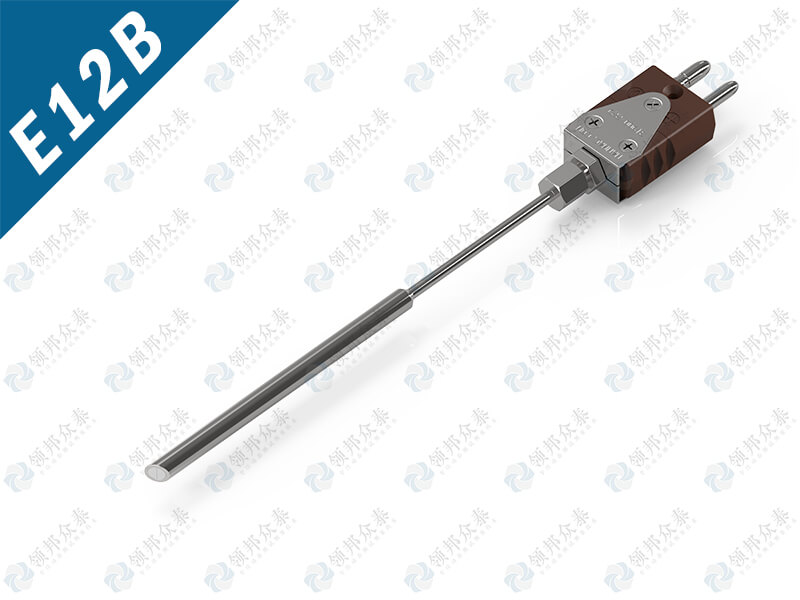

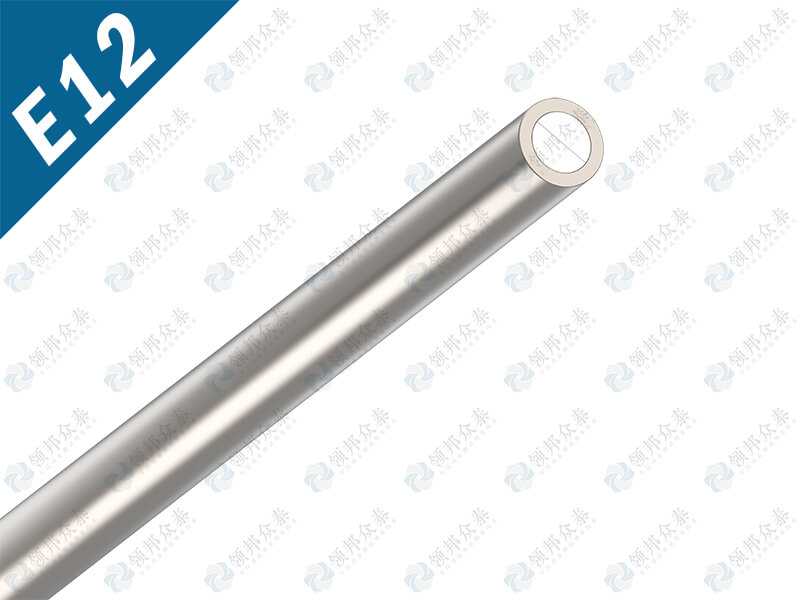

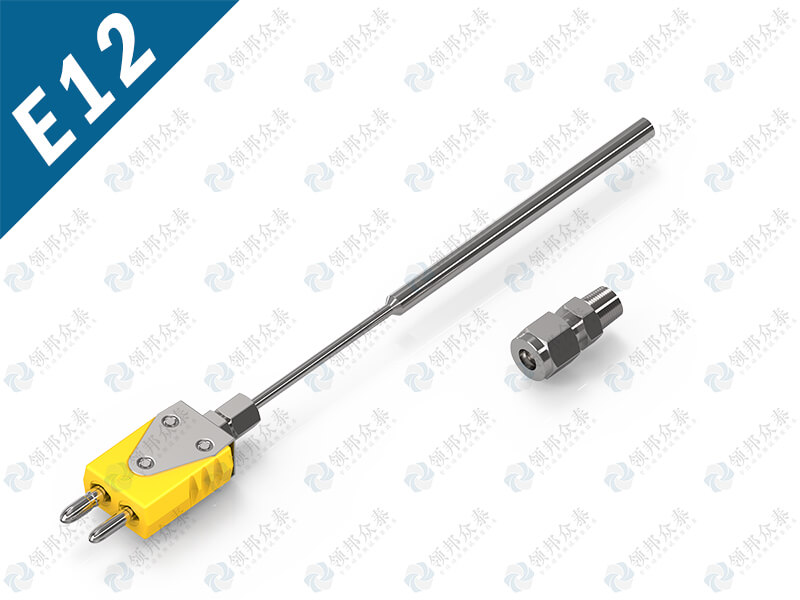

20μs响应 E12侵蚀型瞬态测温热电偶
用于测量爆炸、点火器、推进剂和火箭喷嘴温度的特种热电偶（EN）

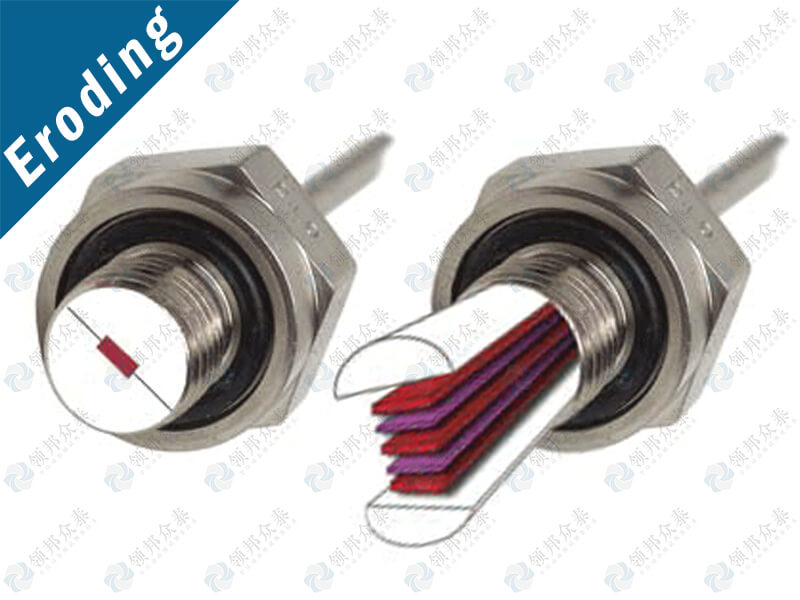

使用Nanmac侵蚀型热电偶进行瞬态表面温度测量（EN）
毫秒级、微秒级快速响应热电偶简介
45°探头 定制化探头微秒级响应热电偶
21294-E12 定制化探头（图纸）
21209-E12 定制化探头（图纸）

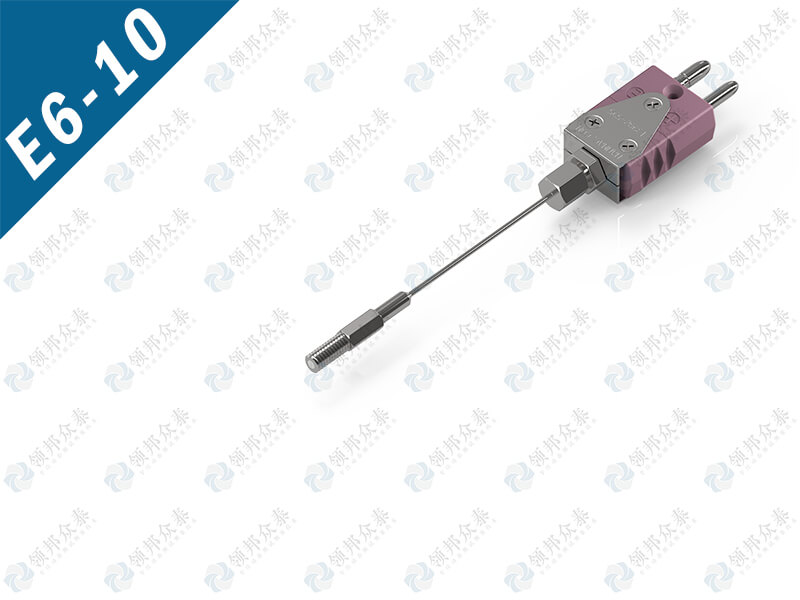

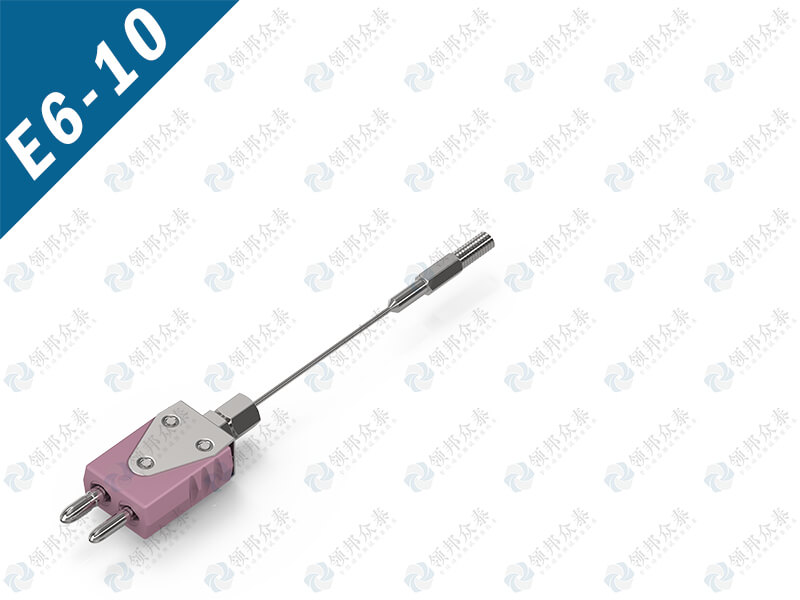

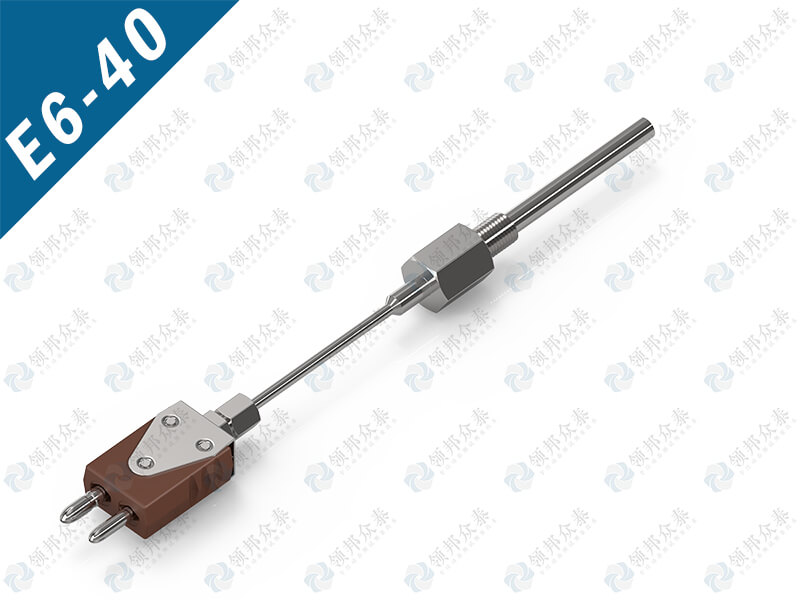

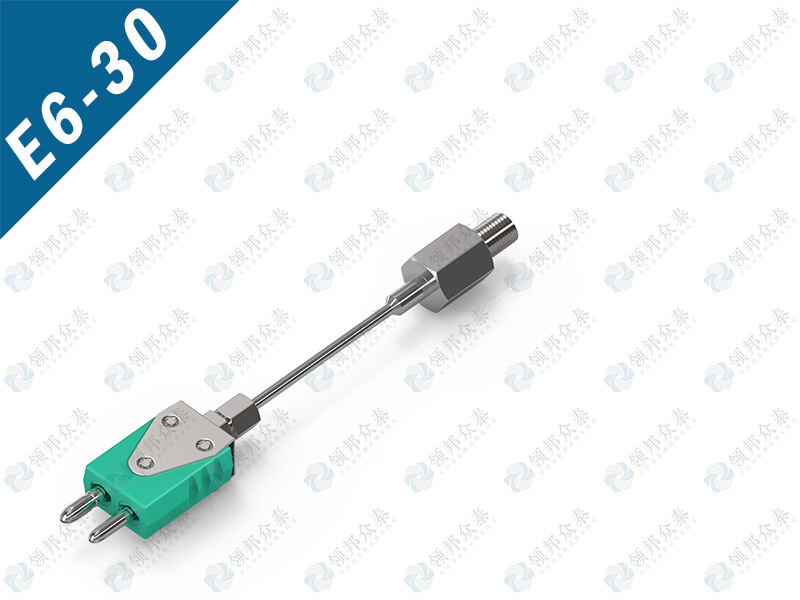

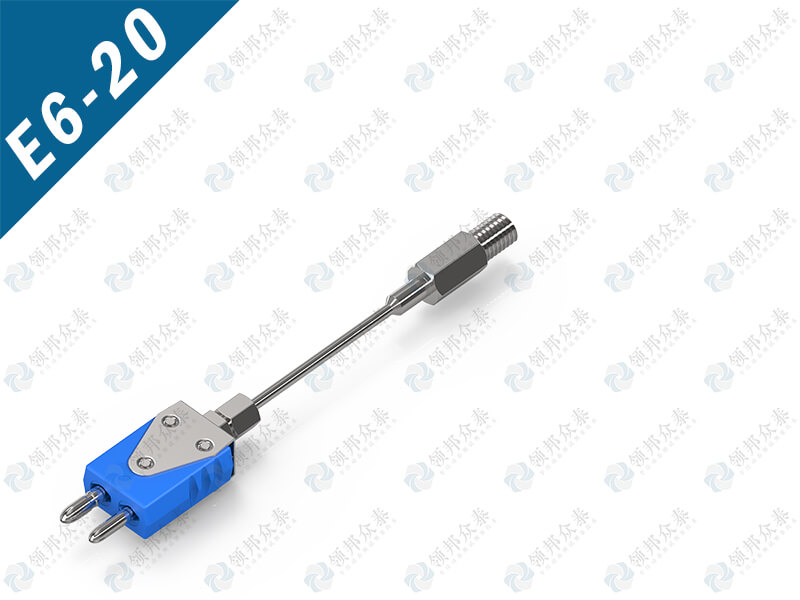

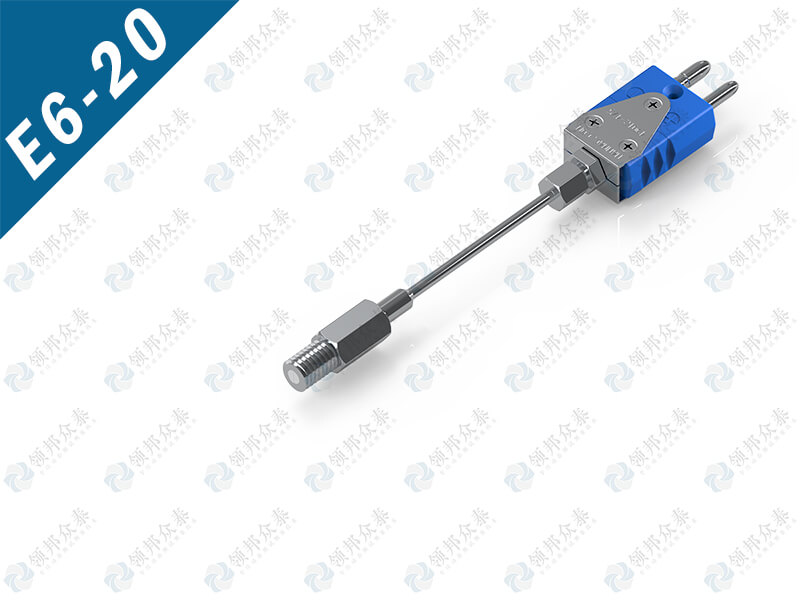

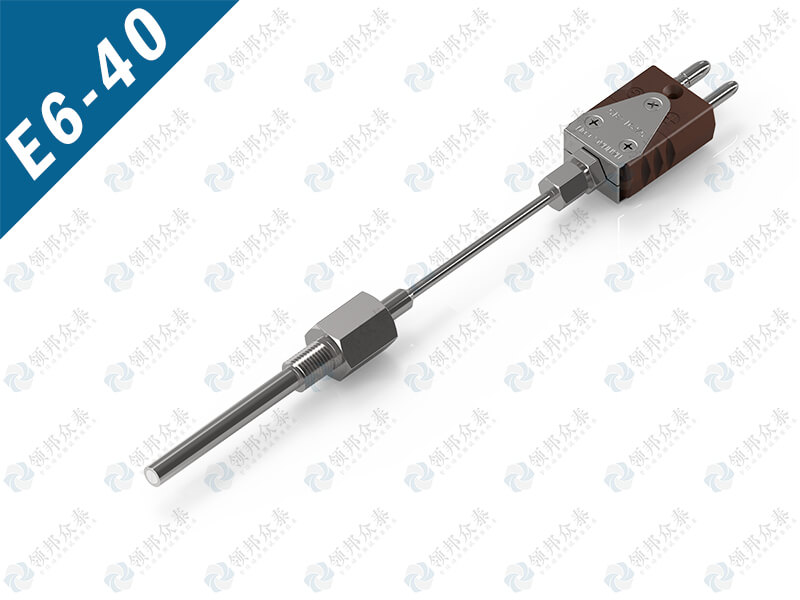

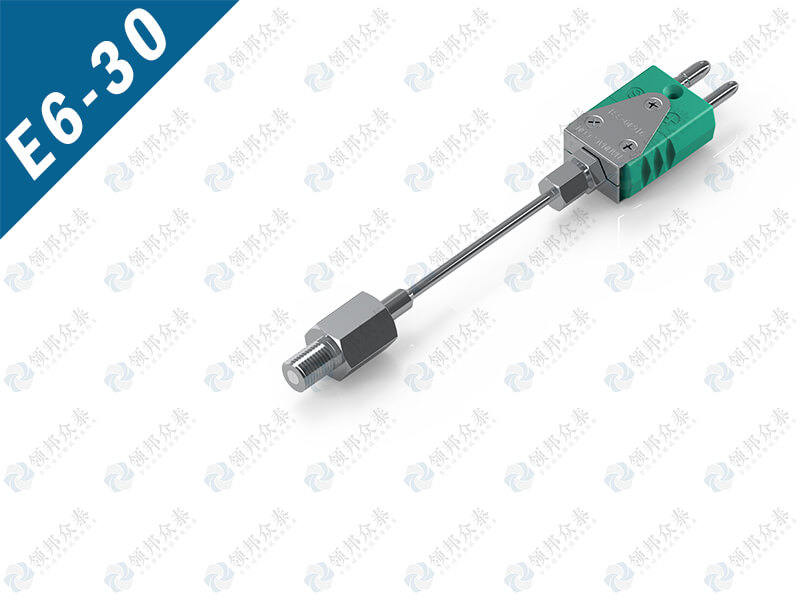

耐压175MPa E6高耐压瞬态响应热电偶

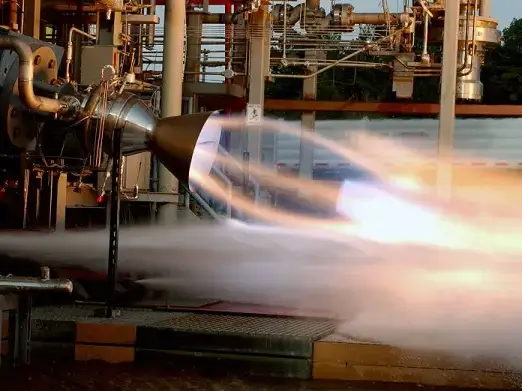

案例：火箭发动机排气热环境表征（EN）
案例：DIII-D中用于快速热通量测量的表面侵蚀热电偶（EN）

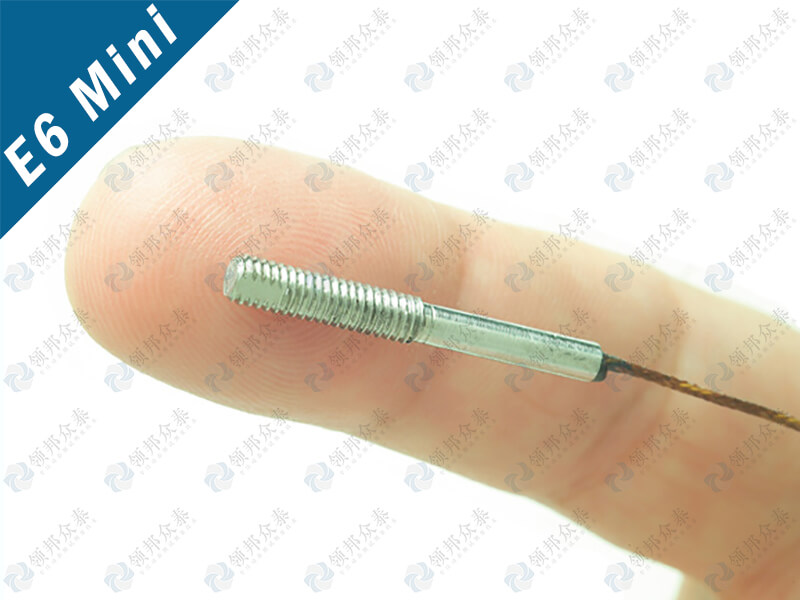

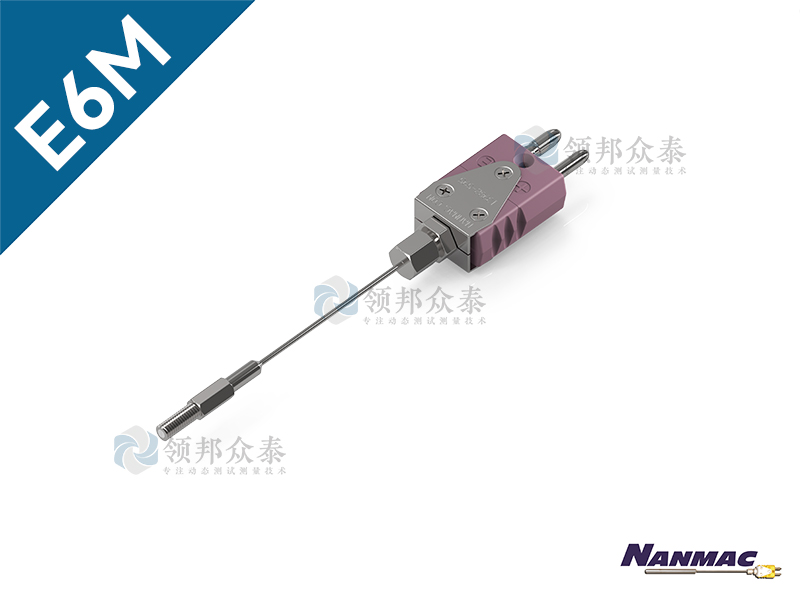

外径3mm 小尺寸微秒级响应热电偶
21337-E6 定制化小尺寸（图纸）

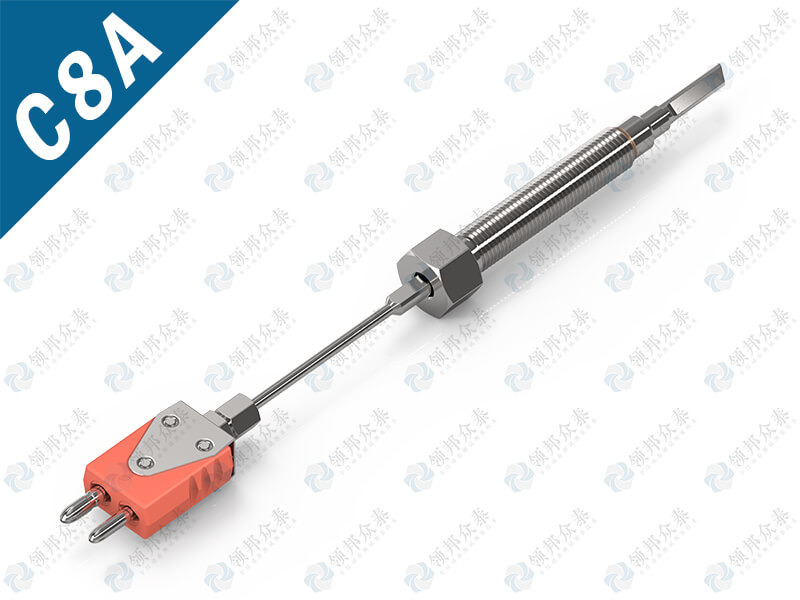

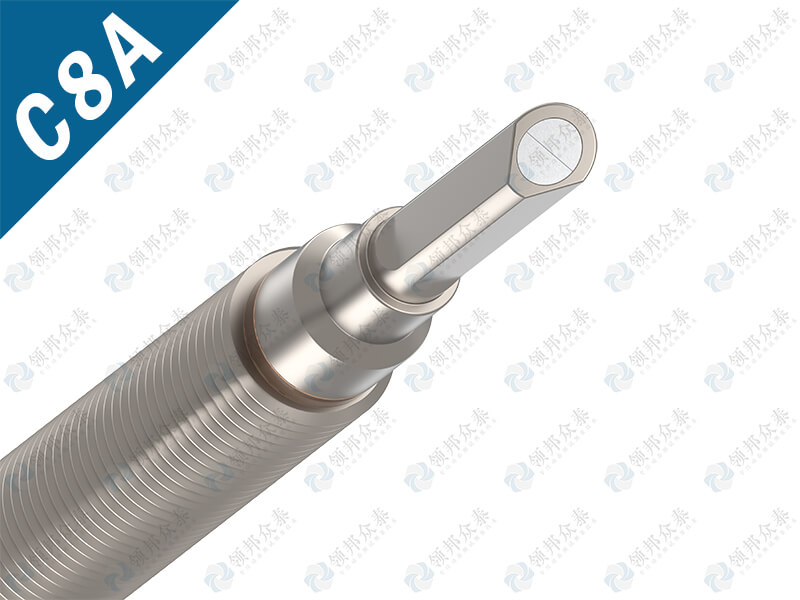

楔形探头 高压熔体毫秒级测温热电偶
用于测量塑料熔体温度，具有低毫秒响应时间。传感器探头采用楔形设计，30°或45°探头倒角，可选单向（固定）或全向（活动）探头。楔形前缘面向来流方向，可大幅减少“剪切”效应，避免常规热电偶带来的误差。

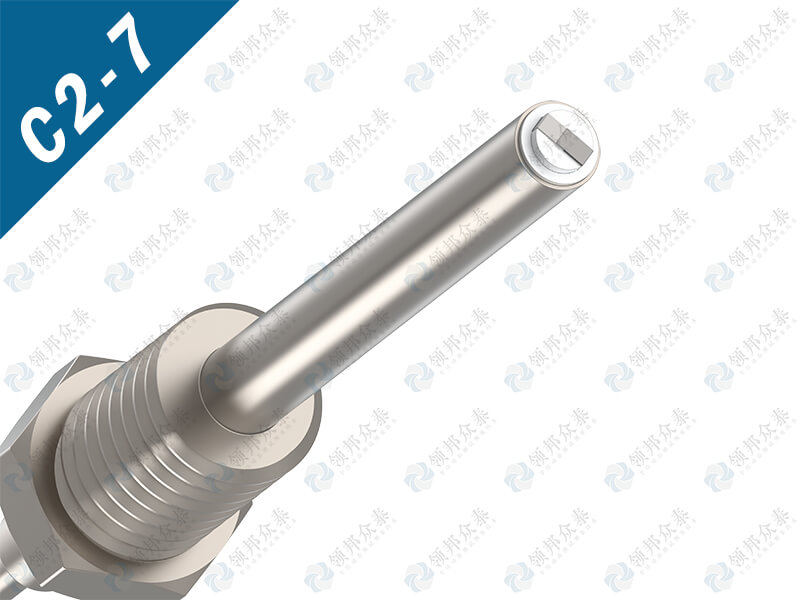

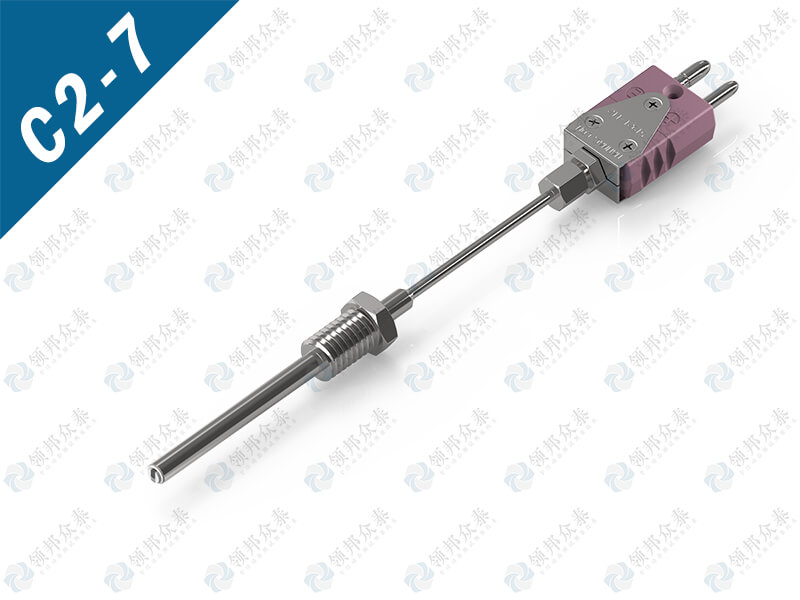

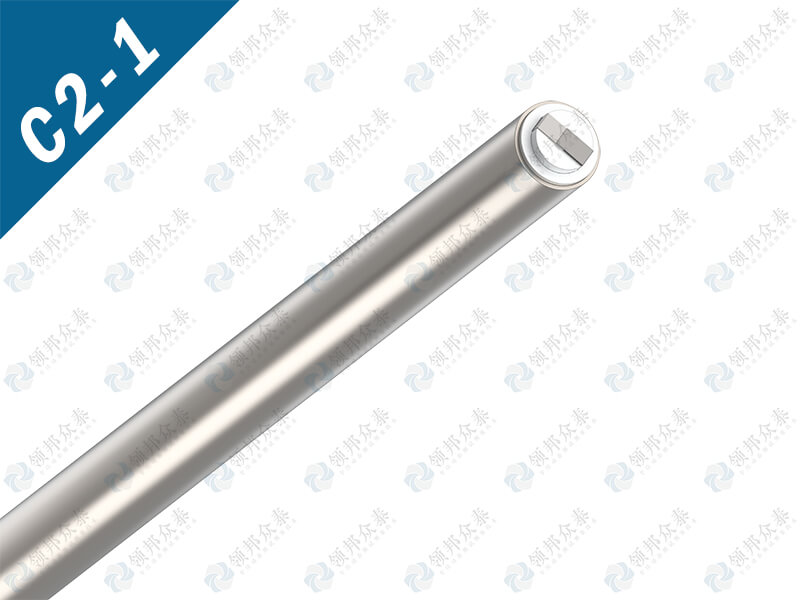

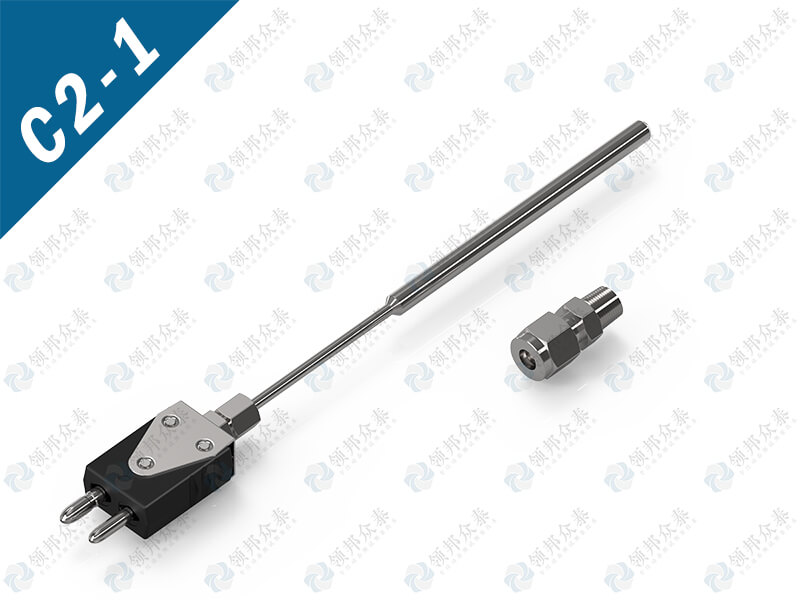

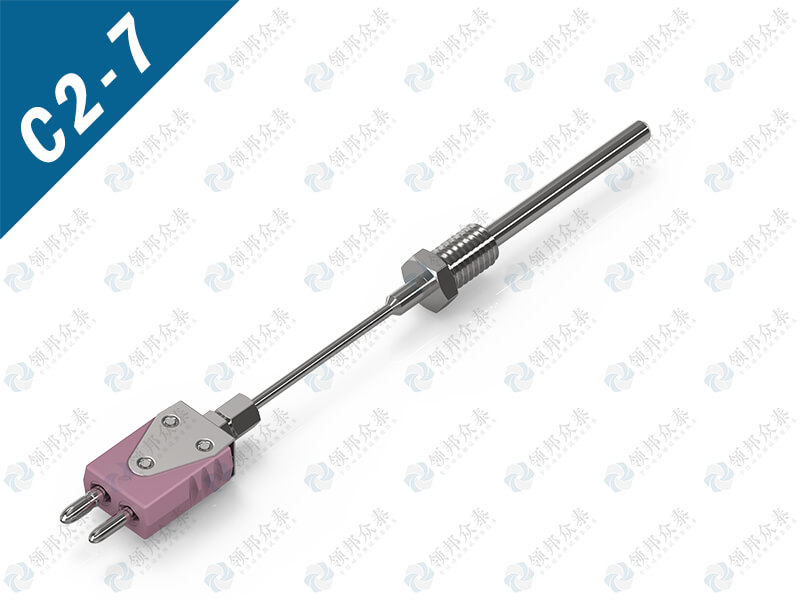

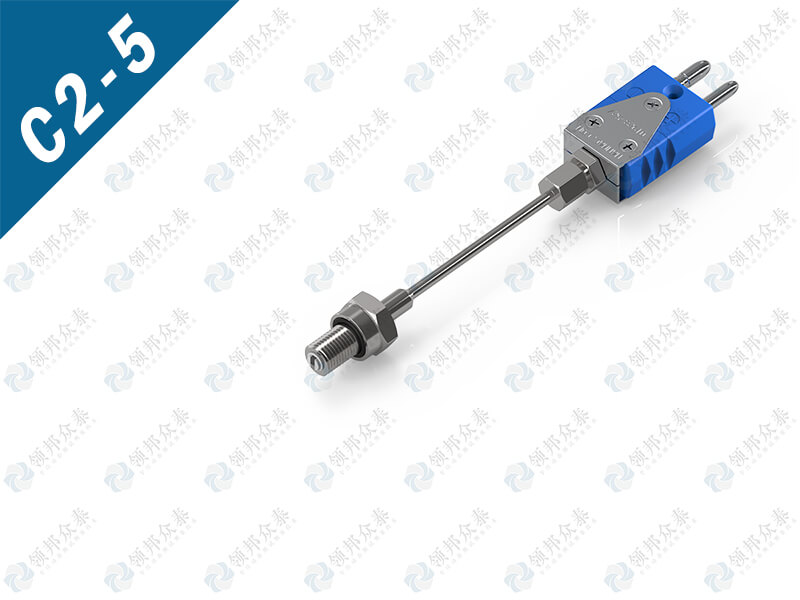

18ms响应 C2带状结点快速响应热电偶
笔记：导致温度测量误差的主因——“杆效应”（EN）
笔记：使用直角带状热电偶消除“杆效应”引起的温度误差（EN）
Selecting the 'Right' Thermocouple

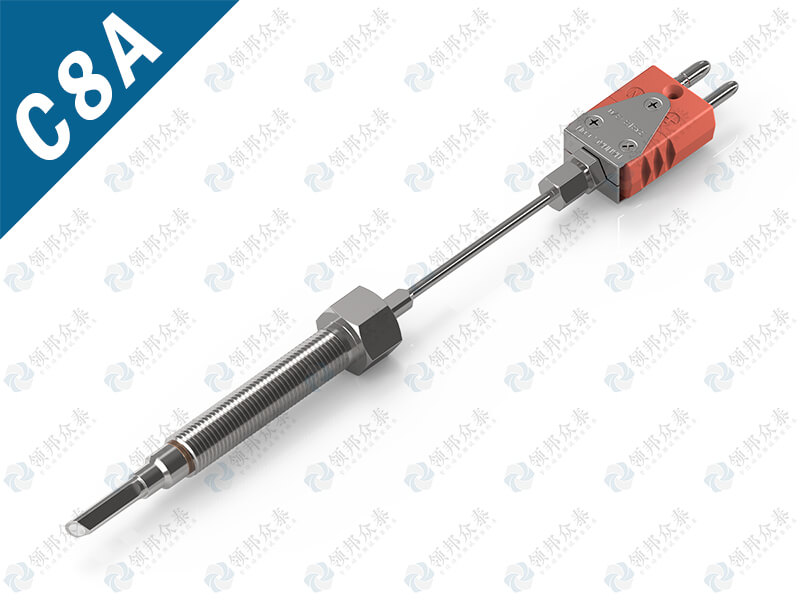

高压密封 带O型圈的快速响应热电偶

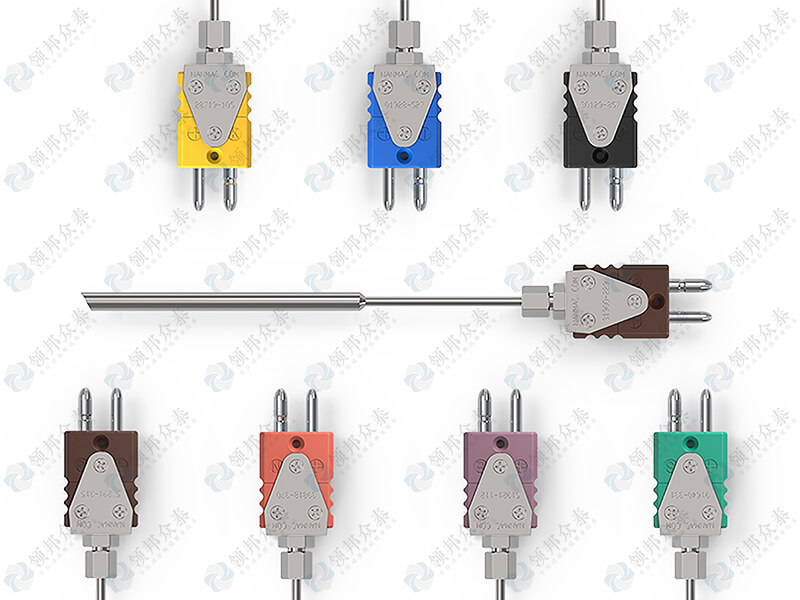

十种热电偶分度号 测温上限3100℃
每种型号均可选择任意分度号：T、E、J、N、K、S、R、B、C、G。用于匹配不同量程和不同气氛环境。
ITS-90 八种标准热电偶分度表
十种热电偶分度号 测温上限3100℃

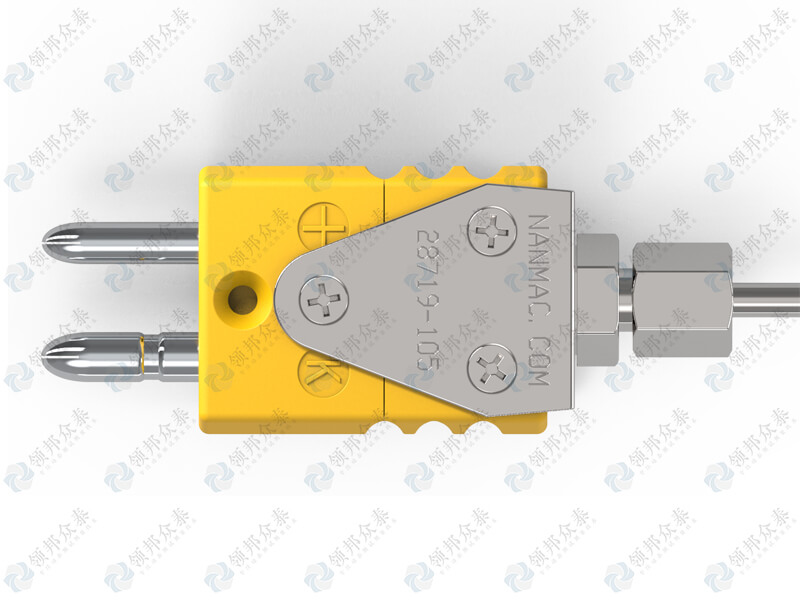

每支快速响应热电偶均有独一无二的ID

每支快速响应热电偶均有独一无二的ID

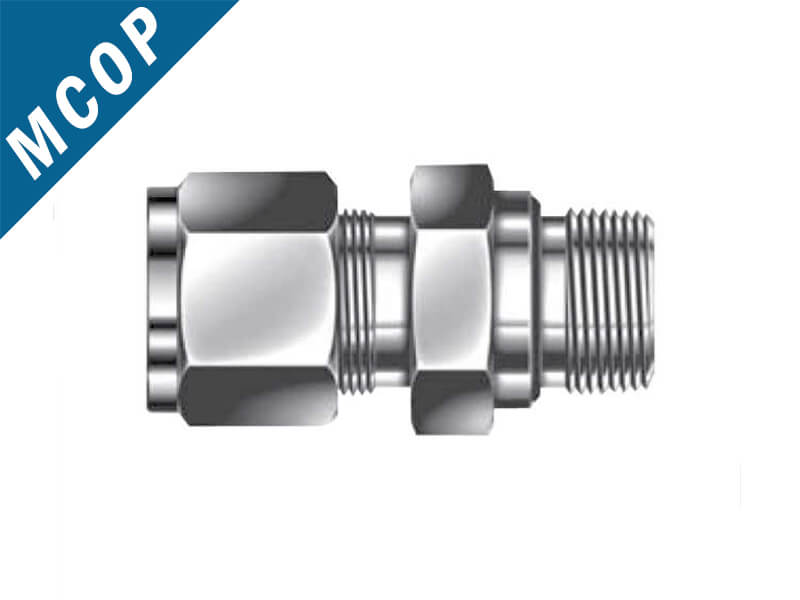

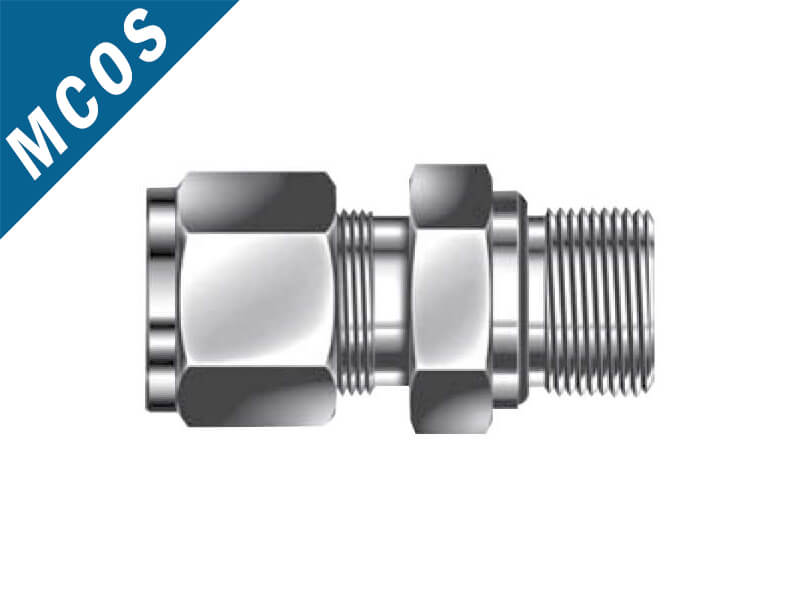

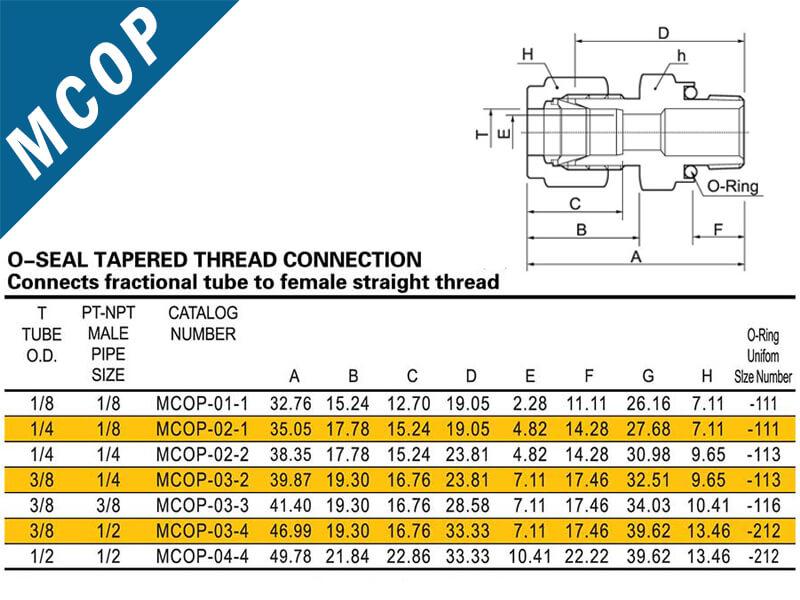

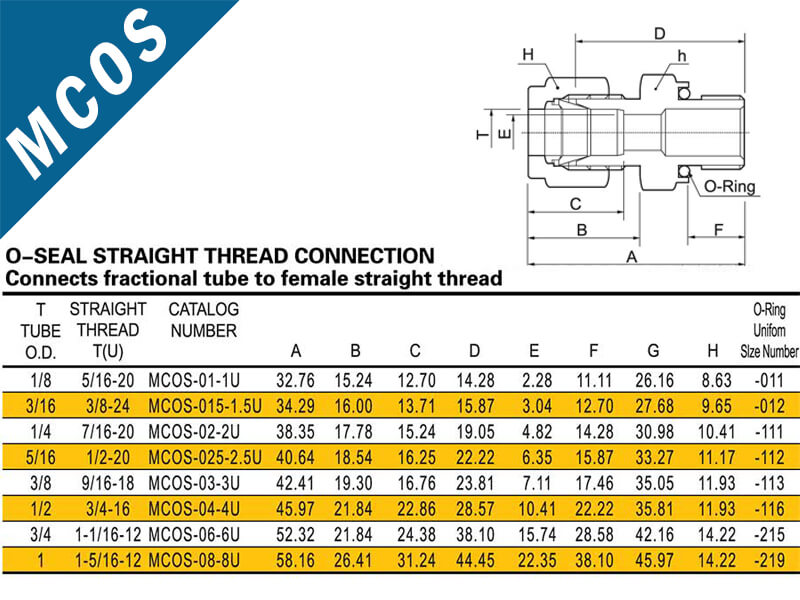

为热电偶选配带密封圈的螺纹卡套

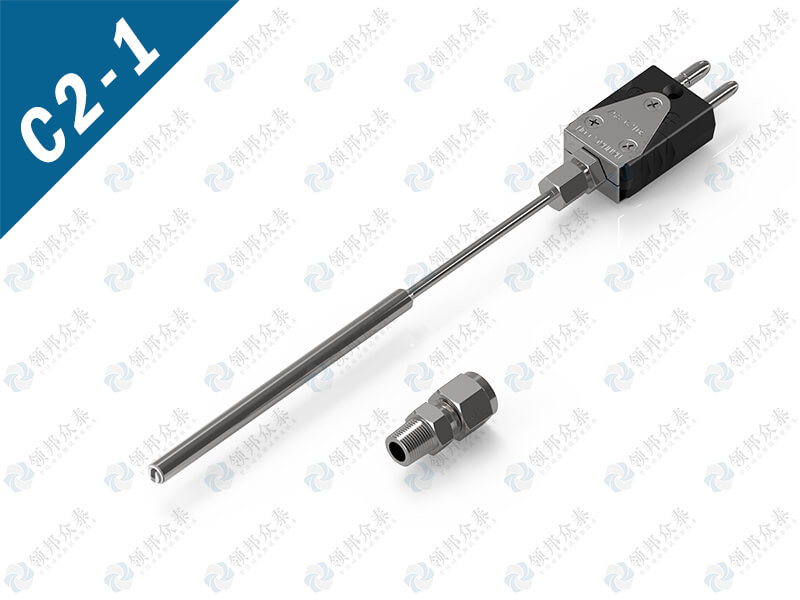

E12全系列瞬态响应热电偶和C2-1快速响应热电偶出厂自带NPT螺纹卡套（无密封圈）。对于密封要求严格的应用场合，可选配带密封圈的MOCP（锥螺纹）或MOCS（直螺纹）。被测对象具有腐蚀性的（如航空蓝油），可定制耐腐蚀性密封圈。

公制、美制、英制螺纹标准手册

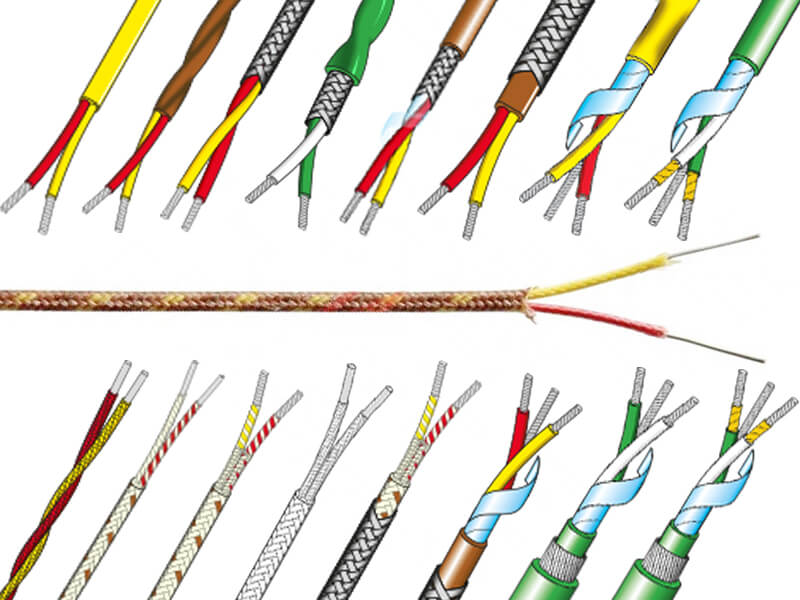

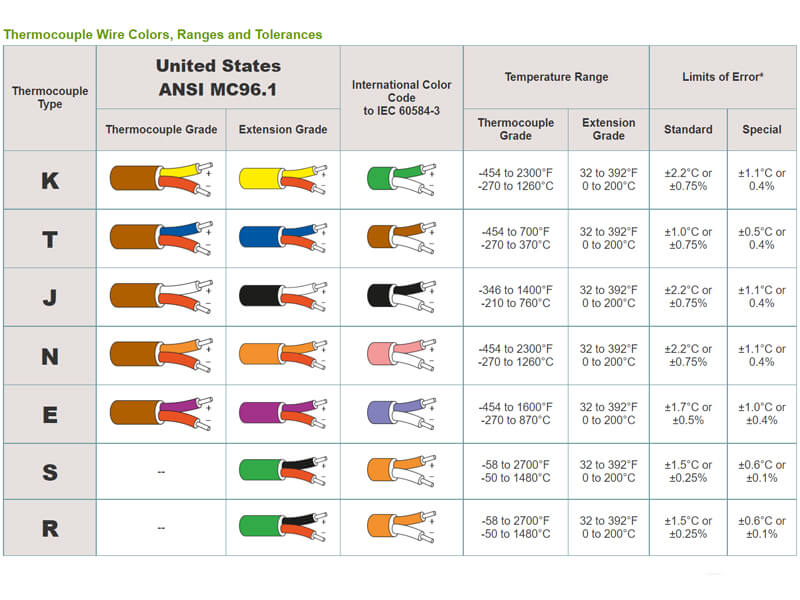

热电偶专用补偿线
使用热电偶专用补偿线（延长线）的目的是将热电偶冷端延伸至稳定且温度已知的低温环境，以减小测量误差。根据热电偶分度号和现场环境，选择具有屏蔽、双绞、耐高温、耐腐蚀功能的热电偶补偿线。绝缘层可选PVC、PFA、阻燃硅橡胶、玻璃纤维（480℃）、耐高温玻璃纤维（800℃）、陶瓷纤维（1400℃）；单层屏蔽采用镀锡铜编织网，双屏蔽层采用铝箔纵包加镀锡铜编织网；外层防护可选不锈钢编织网。
笔记：热电偶和延长线（EN）
常见AWG线规美制公制转换表

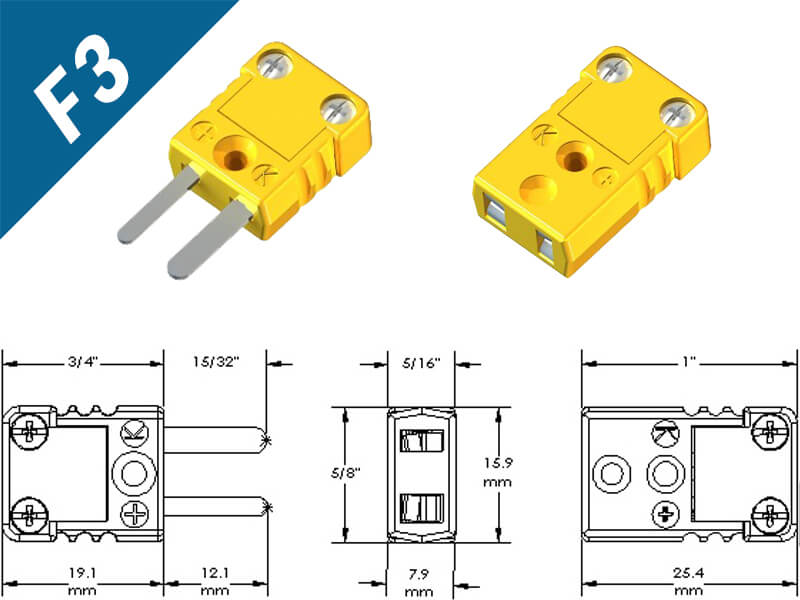

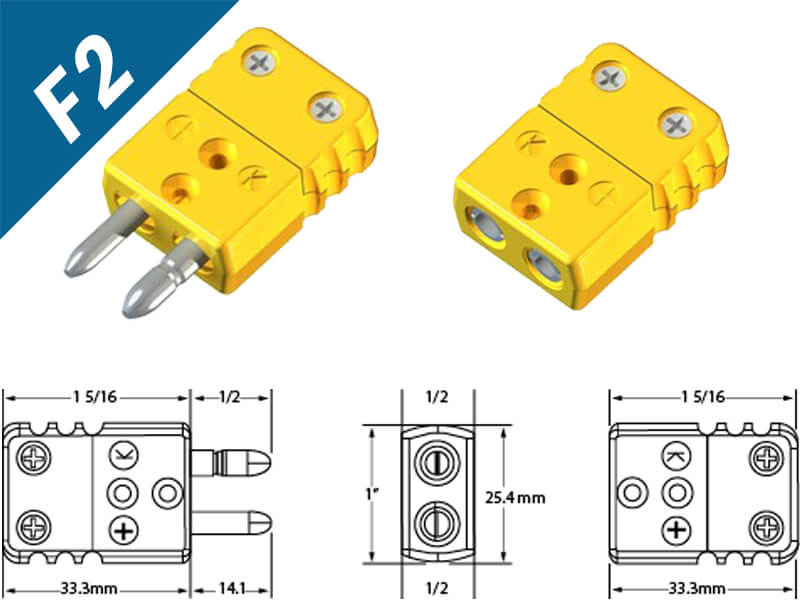

热电偶快速接插件
用于连接热电偶补偿线和仪器面板。对应十种热电偶分度号，可选标准尺寸（F2）和Mini尺寸（F3）。标准耐温上限205℃，选用高温材质耐温上限可达425℃。

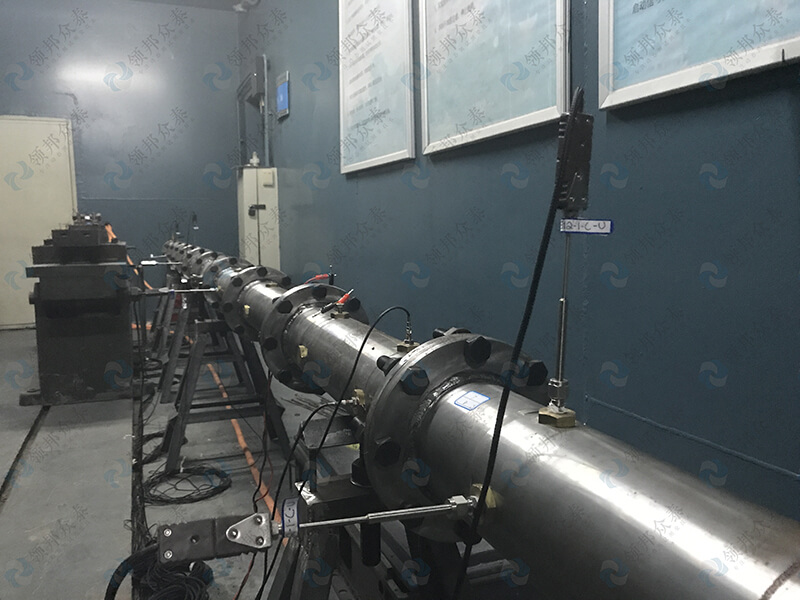

瞬态温度测试测量 丰富的应用案例
浏览更多应用案例
早期应用：1987年核冬天火灾试验中的热测量（EN）
更薄 更细 更准 更快 NANMAC 小惯性热电偶

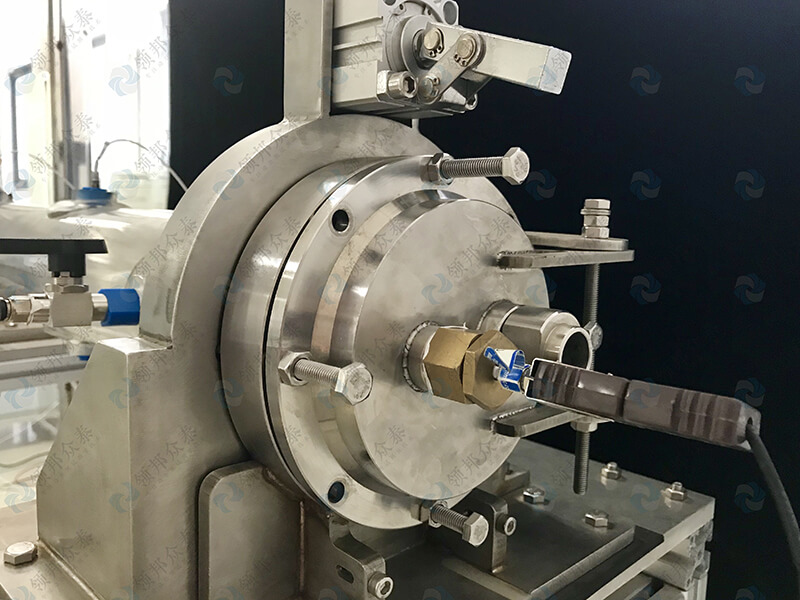

小惯性热电偶测量绝热压缩试验温度
图中横轴每格为200ms，纵轴每格为5℃。【红色】C2毫秒级快速响应热电偶（4mm探头，直引线）、【蓝色】薄片热电偶（10μm，带薄膜），【绿色】铠装探针热电偶（外径0.25mm，接地式），【紫色】常规铠装工业热电偶（外径1mm，绝缘式）。对于快速温度变化，热电偶频响越高，其示值越接近真值。在满足响应时间要求的同时，需要兼顾量程、精度和安装方式。绝缘式热电偶通常不用于快速温度测量。

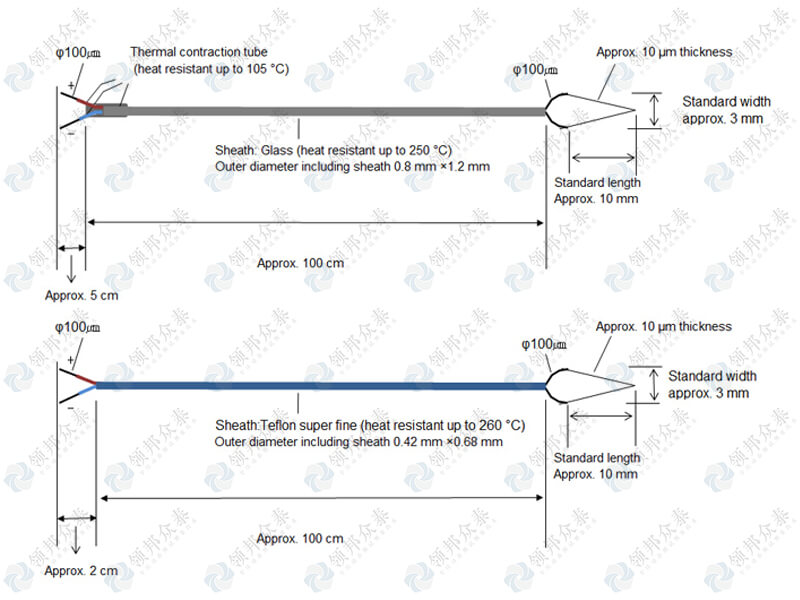

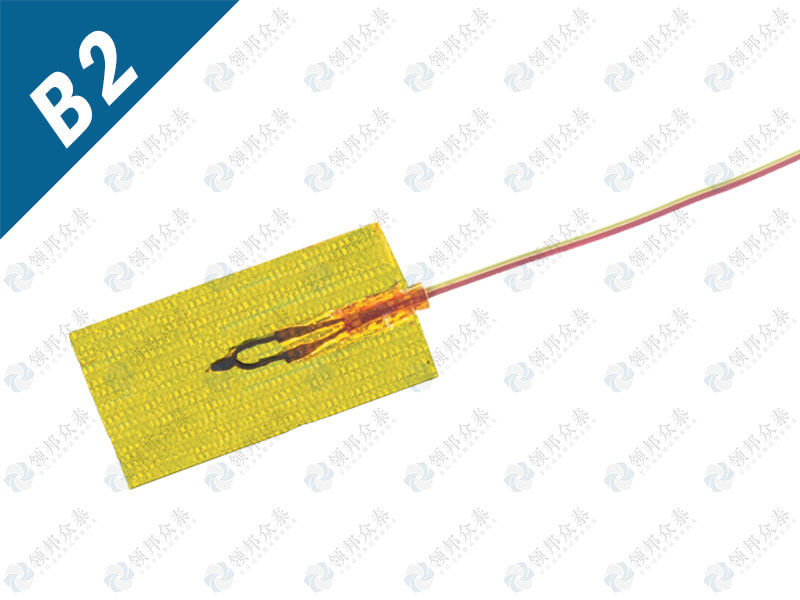

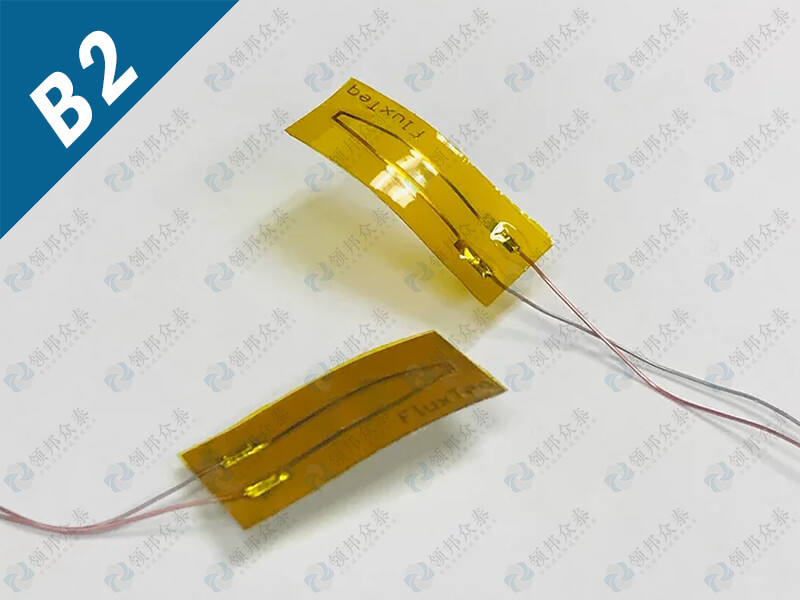

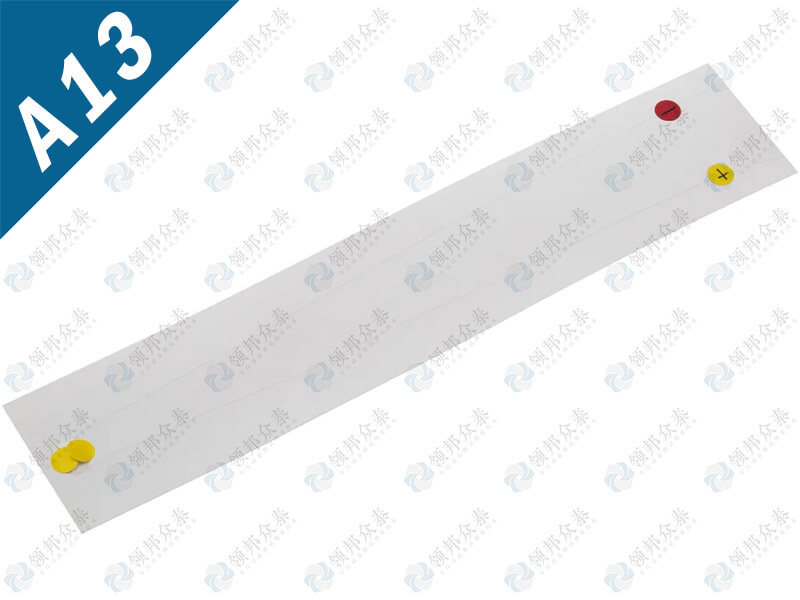

厚度0.01mm 极薄膜片表贴热电偶
精密工艺制造，热容量小，具有出色的响应性和测量精度。柔性薄片状丝材可选厚度10μm、20μm、40μm、60μm，具有T、E、K、R分度号，选用KAPTON材质的薄膜覆盖热电偶前端丝材及热结点，总厚度增加约25μm。适用于微小零件表面（平面、曲面）温度快速测量。

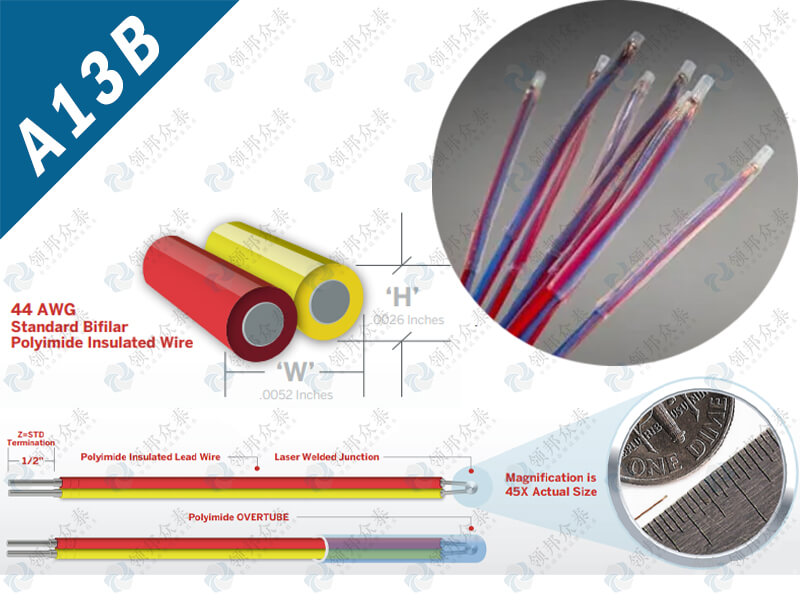

精度0.1℃ 精密微珠热电偶
采用极细高精度T型热电偶丝制造，绝缘层材质为聚氨酯尼龙，线缆横截面0.052"×0.0026"（约0.13mm×0.06mm），测温上限370℃，标准长度12"。NANMAC线缆按照更严格的标准制造和测试，在-20~80°C范围内精度可达0.1°C，优于Ⅰ级精度五倍！其它量程范围内误差小于0.4°C。更适合于狭小空间低温高精度测量应用。

精度0.1℃ 精密微珠热电偶

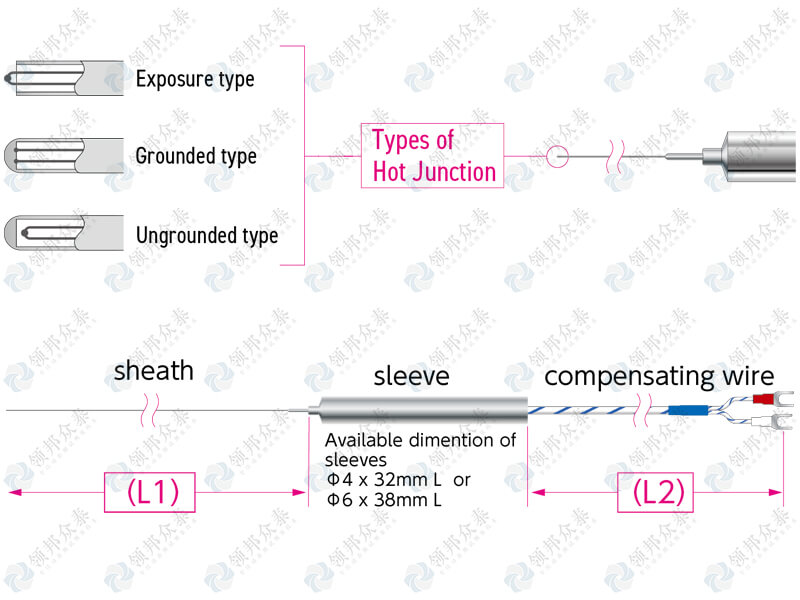

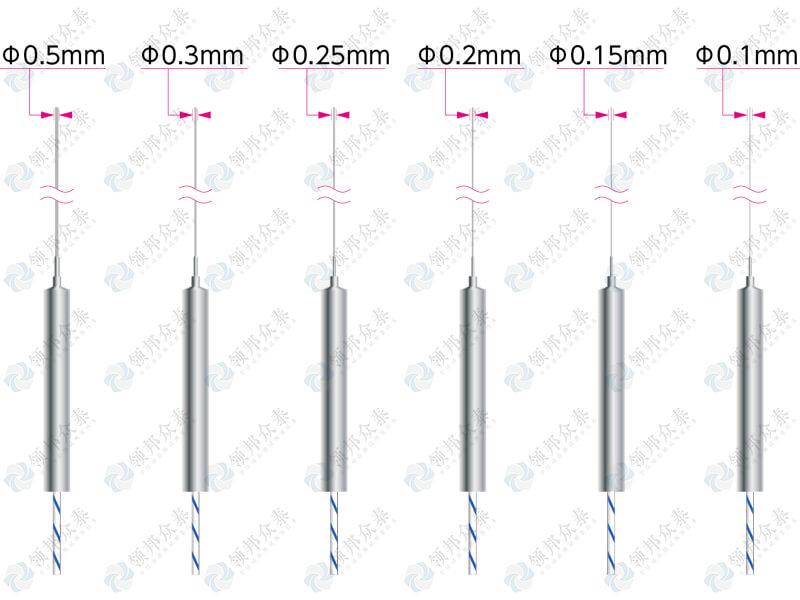

外径0.1mm 极细铠装探针热电偶

线径13μm 极细裸丝热电偶
K分度，单根线径0.0005"（13μm），长度8"。另有线径0.001"（25μm）、0.002"、0.003"和K、S、R分度号可选，以及线径0.002"、0.003"和T、E、J、K、C、G分度号可选。铂铑和钨铼热电偶裸丝不建议在空气和氧化气氛中使用。
K分度极细裸丝热电偶
线径13μm 极细裸丝热电偶
美制线规（AWG）转换表美制线规（AWG）转换表
Wire Number (Gauge)
A.W.G. or B&S (Inches)
A.W.G. Metric (MM)
Wire Number (Gauge)
A.W.G. or B&S (Inches)
A.W.G. Metric (MM)
22
0.0253"
0.6426mm
40
0.0031"
0.0787mm
24
0.0201"
0.5106mm
42
0.0025"
0.0635mm
26
0.0159"
0.4038mm
44
0.002"
0.0508mm
28
0.0126"
0.32mm
46
0.0016"
0.0406mm
30
0.01"
0.254mm
48
0.0012"
0.0305mm
32
0.008"
0.2032mm
50
0.001"
0.0254mm
34
0.0063"
0.1601mm
52
0.00078"
0.0198mm
36
0.005"
0.127mm
54
0.00062"
0.0158mm
38
0.004"
0.1016mm
56
0.00049"
0.0124mm

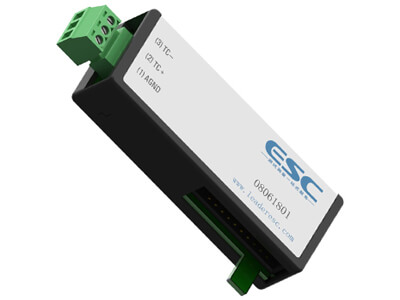

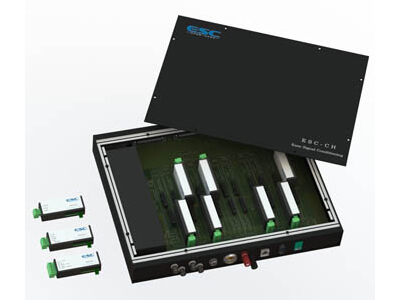

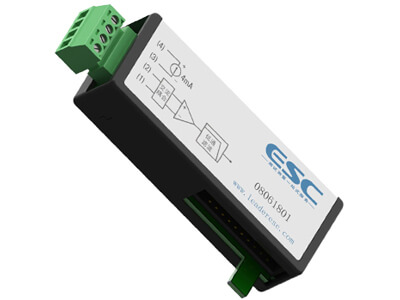

配套信号调理与数据采集系统
